El control dimensional ha dejado de ser una fase final aislada para convertirse en una herramienta activa dentro del propio proceso productivo. El escaneado 3D con luz azul no es una tecnología “complementaria”, sino un recurso integrado en proyectos reales de outsourcing, puesta a punto, validaciones de automoción y control de proceso en serie.
A lo largo de los años hemos comprobado que el verdadero valor del escaneado 3D no reside en la teoría que lo sustenta, sino en su capacidad para resolver situaciones concretas en planta, con plazos ajustados y exigencias dimensionales cada vez mayores.
Digitalizar matrices sin modelo 3D
Uno de los escenarios más habituales es la recepción de matrices de cliente sin modelo 3D disponible. En proyectos de externalización, es frecuente trabajar con utillajes que han pasado por múltiples ajustes a lo largo de su vida útil y cuya documentación digital no existe o no refleja el estado real de la herramienta.
En estos casos, el escaneado 3D nos permite generar un modelo digital fiel a la geometría actual de la matriz. A partir de esa captura, podemos analizar desviaciones, planificar remecanizados, preparar trayectorias CAM o documentar el estado inicial antes de cualquier intervención. Esto aporta una base técnica sólida para cualquier trabajo posterior y evita depender de planos desactualizados o mediciones parciales.
El modelo obtenido no es una referencia teórica, sino la representación exacta de la herramienta tal como está en producción.
Actualizar el 3D tras ajustes en prensa
Durante la puesta a punto en prensa, la matriz evoluciona. Se realizan alivios de material, pequeñas recargas, correcciones manuales y remecanizados tras las primeras pruebas. Cada una de estas intervenciones modifica la geometría respecto al diseño original.
Si el modelo digital no se actualiza, se genera una desconexión entre la documentación técnica y la herramienta real. Al escanear la matriz una vez validada en producción, obtenemos un 3D actualizado que refleja exactamente el estado funcional aprobado.
Esto mejora la trazabilidad, facilita futuros mantenimientos y evita errores en intervenciones posteriores basadas en un CAD que ya no corresponde con la realidad.
Validaciones PPAP en automoción
En proyectos de automoción, donde los requisitos de calidad son especialmente estrictos, el escaneado 3D forma parte de las validaciones necesarias para la aprobación del proceso productivo.

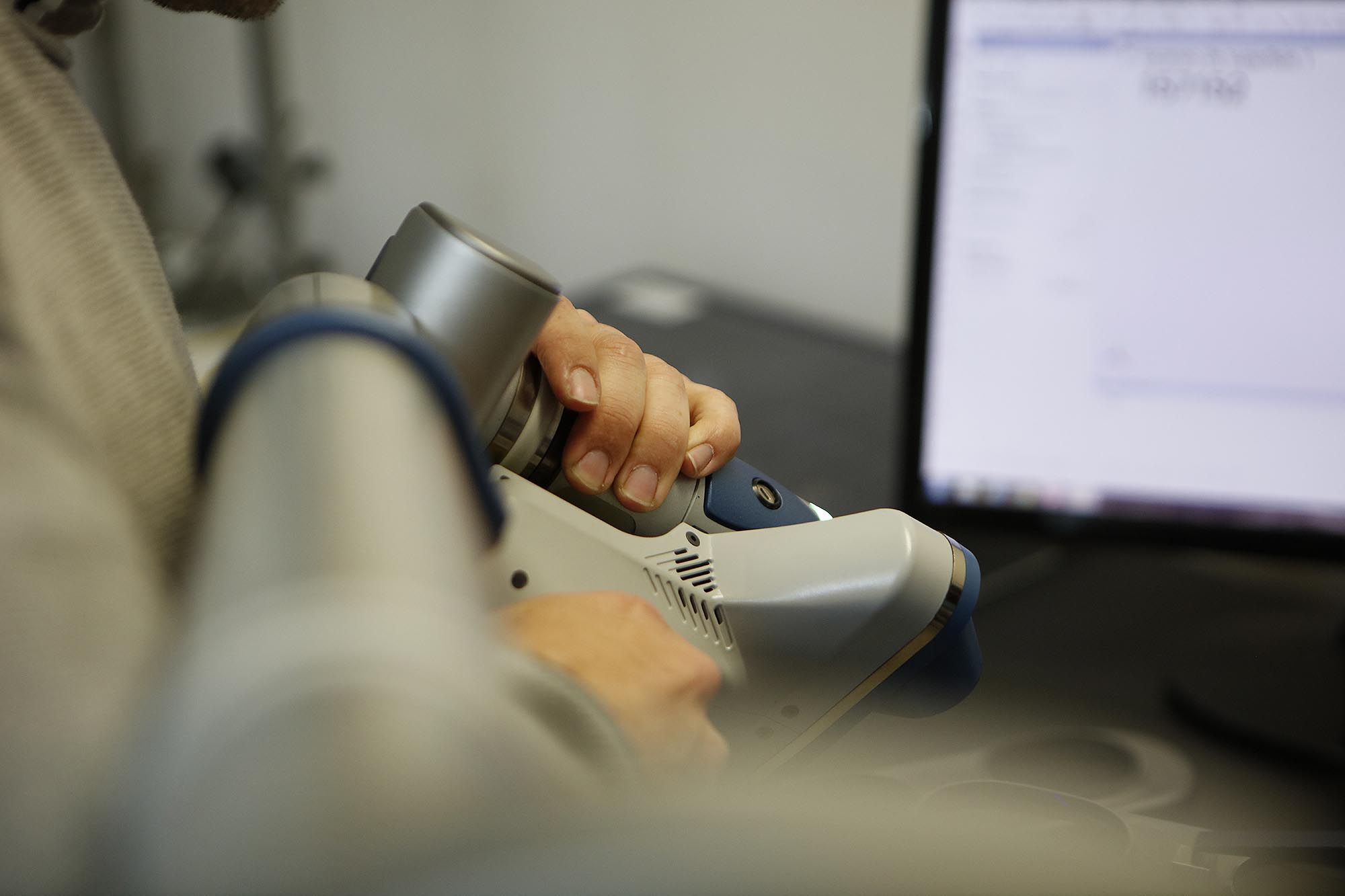

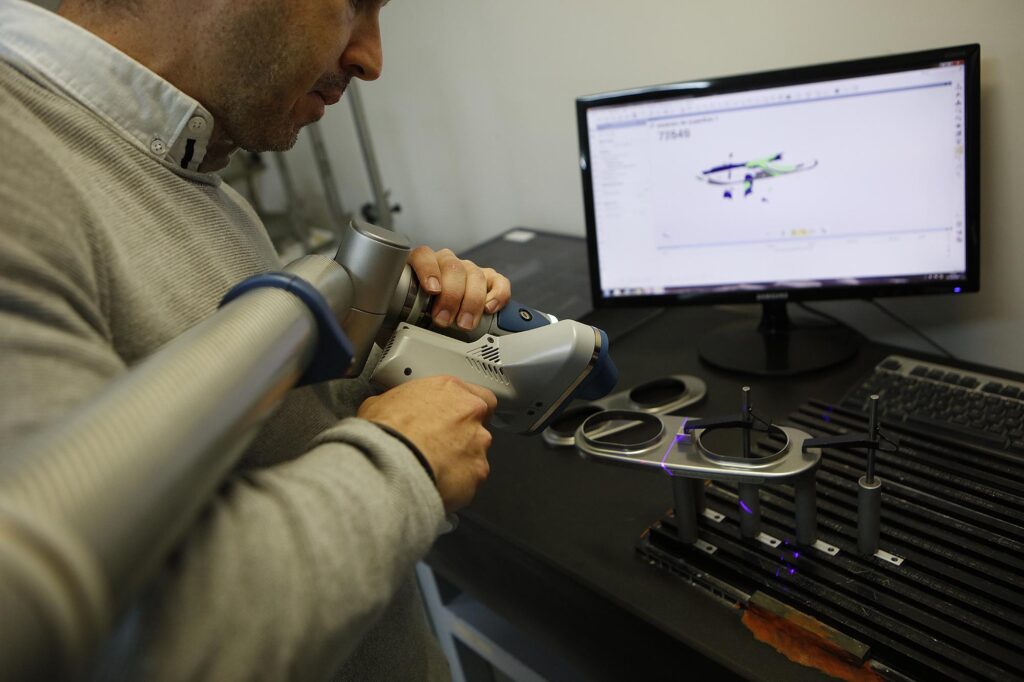

Para la realización de mediciones dimensionales asociadas a PPAP, utilizamos sistemas como el brazo portátil Faro, que nos permiten verificar cotas críticas directamente sobre piezas reales. La capacidad de obtener mapas de desviaciones completos, analizar secciones específicas y generar informes documentados aporta mayor solidez técnica a la documentación entregada al cliente.
En un entorno donde la aprobación condiciona el inicio de la producción en serie, reducir tiempos de medición sin comprometer la precisión es un factor determinante.
Informes dimensionales para clientes
Cada vez más clientes solicitan no solo la fabricación del utillaje o la pieza, sino también la validación geométrica documentada.
Gracias al escaneado 3D, podemos generar mapas de color comparativos respecto al modelo nominal, analizar radios, curvaturas y geometrías complejas, y entregar informes claros y estructurados. Más allá de la medición en sí, el valor está en transformar los datos en información útil para la toma de decisiones técnicas, auditorías internas o validaciones de cliente.
El objetivo no es únicamente medir, sino aportar claridad y confianza técnica.
Escaneado 3D dentro del plan de control en serie
En determinados proyectos, el escaneado 3D forma parte del propio plan de control del proceso. No se utiliza únicamente en fases iniciales, sino como herramienta periódica para verificar geometrías críticas en piezas en serie.
Esto permite detectar desviaciones tempranas antes de que deriven en scrap o reclamaciones. Tras cambios de herramienta, intervenciones de mantenimiento o ajustes en parámetros de estampación, el escaneado proporciona una verificación rápida del impacto real en la geometría.
De este modo, el control dimensional se convierte en una herramienta preventiva y no reactiva, alineada con los estándares de calidad exigidos por sectores industriales de alta responsabilidad.
Ingeniería inversa en prototipos y referencias antiguas
También resulta especialmente útil cuando trabajamos con prototipos o referencias antiguas cuya documentación CAD no está actualizada o simplemente no existe.
En piezas que han evolucionado tras múltiples iteraciones, el modelo teórico puede no coincidir con la geometría finalmente validada. Mediante el escaneado 3D generamos un modelo digital que refleja la pieza física real. Ese 3D puede utilizarse para rediseños, ajustes en entorno CAM, replicación de componentes o documentación técnica para futuras intervenciones.
Esto aporta trazabilidad y coherencia técnica en proyectos donde la experiencia acumulada en taller ha ido moldeando la geometría final.
Integrar tecnología y experiencia industrial
En todos estos casos, la tecnología es una herramienta al servicio del criterio técnico. En una empresa familiar con más de 40 años de experiencia como Matrices Alcántara, la innovación no sustituye al conocimiento acumulado en matricería y estampación; lo refuerza.
El escaneado 3D con luz azul nos permite trabajar con mayor precisión, documentar mejor cada fase y ofrecer a nuestros clientes un control dimensional alineado con las exigencias actuales del sector industrial.
No se trata simplemente de medir más rápido o de digitalizar por tendencia. Se trata de integrar la metrología óptica en el flujo real de trabajo para tomar decisiones fundamentadas, reducir incertidumbre y garantizar que la geometría que sale de nuestras instalaciones es exactamente la que el proyecto exige. Ese enfoque práctico es el que convierte el escaneado 3D en una herramienta estratégica dentro de nuestro día a día en matricería y estampación.
